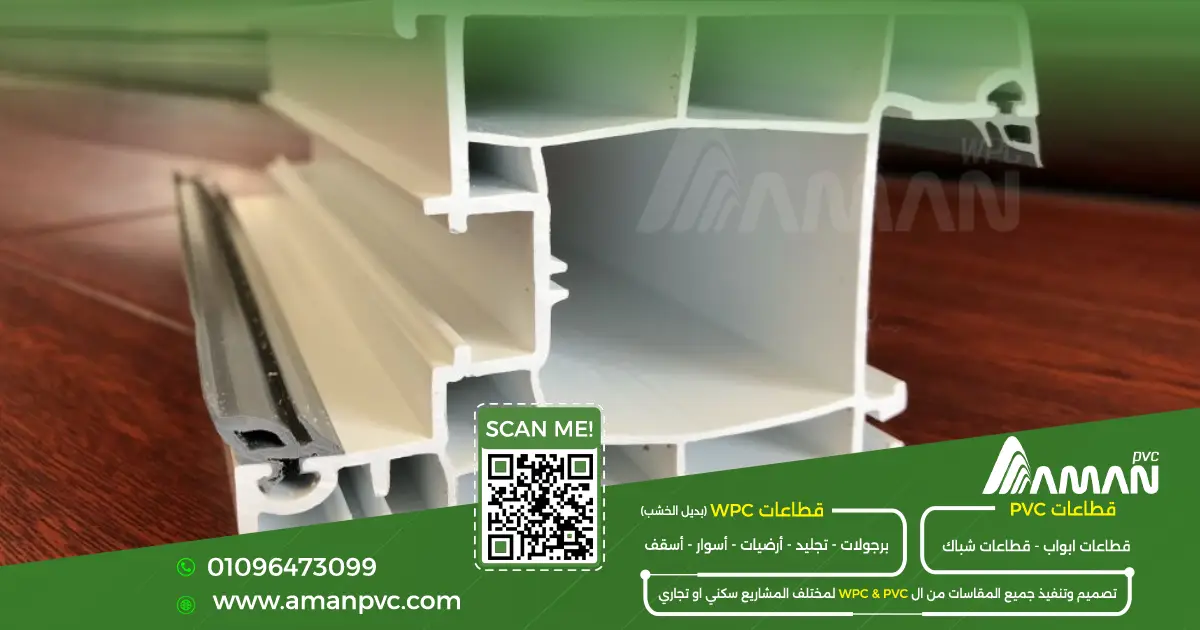

ما هو كتالوج قطاعات PVC PDF؟
كتالوج قطاعات PVC PDF هو دليل فني منظم يساعد المهندسين، والمقاولين، والمصنعين، وورش تصنيع الأبواب والشبابيك على التعرف على الأنظمة والقطاعات المتاحة قبل تحديد مكونات المشروع أو بدء التصنيع.
يجمع كتالوج أمان PVC بين رسومات قطاعات الجرار والمفصلي، وأسماء المكونات، وأكواد القطاعات، وأشكال التجميع المقترحة، بما يسهّل التمييز بين الحلق، والضلف، والسقاس، والسكينة، والباكت، وقطاعات الربط والمكونات المكملة لكل نظام.
وتزداد أهمية الكتالوج عند تجهيز قوائم الخامات أو مراجعة الرسومات التنفيذية؛ لأن الاعتماد على اسم القطاع فقط قد يؤدي إلى خلط بين مكونات متقاربة في الشكل، بينما يتيح الكود الفني تحديد المنتج المطلوب بدقة أكبر.
تنبيه فني: اختيار نظام PVC لا يعتمد على مقاس الحلق وحده؛ بل يجب مراجعة الضلفة، ونوع الزجاج، والباكت، والإكسسوارات، وأبعاد الفتحة، ومتطلبات التشغيل كمنظومة واحدة.
ماذا يحتوي كتالوج قطاعات PVC PDF؟
يعرض الكتالوج مجموعة من الأنظمة والقطاعات الرئيسية والمكملة، مع بيان وظيفة كل مكون والكود المستخدم للتعريف به أثناء المراجعة الفنية أو طلب الخامات.
| القسم | الأنظمة أو المكونات | أمثلة من الأكواد | الاستخدام |
|---|---|---|---|
| أنظمة الجرار | FIRMER 140، MAGIC 110، ECO 80، MINI 55 |
SFR140
SFR110
SFR080
SFR055 | تصنيع الشبابيك والأبواب ذات الضلف المنزلقة وفق النظام المختار. |
| النظام المفصلي | حلق مفصلي، ضلفة شباك، ضلفة باب، سقاس وبوكلير. |
CFR060
CSW060
CSD060
CMU060 | تصنيع الأبواب والشبابيك التي تعمل بالمفصلات مع إحكام مناسب للغلق. |
| قطاعات الضلف | ضلف جرار بمقاسات وتصميمات مختلفة، وضلفة سلك للناموسية. |
SSA086
SSE050
SSE025
SSM080 | حمل الزجاج أو السلك وتنفيذ الحركة داخل الحلق. |
| قطاعات الباكت | باكت للزجاج المفرد والمزدوج والسماكات المختلفة. |
MGB036
MGB021
MGB009 | تثبيت الزجاج داخل الضلفة بما يتناسب مع سماكة وحدة الزجاج. |
| القطاعات المكملة | سكينة الضلفة، التراك، قطاعات الربط والامتداد. |
SIA086
SIE050
MCO080
STR008 | استكمال التجميع وتحقيق التوافق بين الأجزاء داخل النظام. |
| حشو الأبواب | قطاع حشو باب بعرض اسمي 150 مم. |
MDP150 | تنفيذ أجزاء الحشو المصمتة في تصميمات الأبواب المناسبة. |
الأنظمة الرئيسية الموجودة داخل الكتالوج
يضم الدليل أنظمة جرار متعددة لتناسب احتياجات المشروعات المختلفة، بالإضافة إلى نظام مفصلي متكامل للأبواب والشبابيك.
قطاعات جرار PVC 140 FIRMER
نظام جرار يعتمد على حلق 140، ويتيح تكوينات مناسبة للفتحات والتجميعات التي تتطلب قطاعًا أكبر، مع ضلف ومكونات مكملة متوافقة مع النظام.
تفاصيل نظام FIRMER 140قطاعات جرار PVC 110 MAGIC
نظام جرار بحلق 110، يضم اختيارات للضلف والسكينة والسقاس والباكت، بما يدعم تكوينات متنوعة للشبابيك والأبواب المنزلقة.
تفاصيل نظام MAGIC 110قطاعات جرار PVC 80 ECO
نظام جرار اقتصادي بحلق 80، مع قطاعات ضلف وسقاس وباكت وضلفة سلك، ويصلح لتطبيقات متعددة بعد مراجعة أبعاد الفتحة ومتطلبات التشغيل.
تفاصيل نظام ECO 80قطاعات جرار PVC 55 MINI
نظام جرار مدمج بحلق 55 مم، يتضمن ضلفة اقتصادية وقطاعات السكينة والباكت والتراك، ويستخدم وفق حدود التصميم والتصنيع المناسبة لكل فتحة.
تفاصيل نظام MINI 55قطاعات مفصلي PVC / UPVC
نظام يضم حلقًا مفصليًا، وضلفة شباك، وضلفة باب، وسقاسًا ثابتًا ومتحركًا، وباكتات زجاج وقطاعات ربط وحشو أبواب.
تفاصيل النظام المفصليرسومات تجميع القطاعات
يقدم الكتالوج أمثلة لتجميع القطاعات داخل أنظمة الجرار والمفصلي، بما يساعد المختصين على فهم ترتيب الأجزاء وعلاقة الحلق بالضلف والزجاج والقطاعات المكملة.
الحصول على الكتالوجأهم قطاعات الأبواب والشبابيك داخل الدليل
يساعد فهم وظيفة كل قطاع على منع الخلط بين المكونات عند إعداد قوائم الخامات أو طلب القطاعات من المصنع.
الحلق
القطاع الأساسي المثبت داخل فتحة المبنى، وتُجمع عليه الضلف والقطاعات المرتبطة بنظام التشغيل.
الضلفة
الجزء المتحرك الذي يحمل الزجاج أو السلك، ويختلف تصميمه باختلاف نظام الجرار أو المفصلي.
السقاس
قطاع يستخدم في تقسيم التكوين ودعم تجميع الضلف أو الأجزاء الثابتة وفق التصميم.
بكت الزجاج
قطاع تثبيت الزجاج داخل الضلفة، ويجب اختياره بما يتوافق مع سماكة الزجاج أو وحدة الزجاج المزدوج.
قطاعات الربط
تستخدم في الربط بين بعض التجميعات أو الانتقال بين مكونات الجرار والمفصلي عند اعتماد التصميم المناسب.
السكينة والتراك
مكونات مكملة لضلف الجرار ومسار الحركة، ويجب مراجعة توافقها مع مقاس الضلفة والحلق المستخدم.
المواصفات الفنية لقطاعات أمان PVC
يتضمن الملف الفني بيانات عن الخامة، والألوان، والمكونات، والاختبارات والشهادات المرتبطة بعمليات التصنيع وإدارة الجودة.
راتنج PVC جديد K67
تعتمد تركيبة القطاعات على راتنج PVC جديد من الدرجة الأولى Fresh Grade #1 بدرجة K67.
ألوان RAL
تتوافر القطاعات بالأبيض RAL 9016 والعاجي RAL 1013، مع إمكانية إنتاج ألوان أخرى وفق الاتفاق ومتطلبات الطلب.
إضافات وأصباغ أوروبية
تستخدم إضافات وأصباغ من شركات أوروبية ضمن تركيبة التصنيع المحددة للقطاعات.
مكونات مختارة
يتم اختيار الإكسسوارات والمكونات المستخدمة من خامات عالية الجودة ومن جهات توريد موثوقة.
اختبارات فنية
تتضمن المستندات الفنية شهادات اختبارات مرتبطة بالهيئة المصرية العامة للمواصفات والجودة ومصلحة الكيمياء.
ISO 9001:2015
تطبيق نظام إدارة الجودة ISO 9001:2015 لدعم ضبط العمليات وتوحيد إجراءات التصنيع والمراجعة.
كيف تستفيد من كتالوج قطاعات PVC؟
الاستخدام الصحيح للكتالوج يبدأ بتحديد متطلبات المشروع، ثم مراجعة النظام وجميع القطاعات المرتبطة به قبل اعتماد الطلب.
حدد طريقة التشغيل
ابدأ بتحديد ما إذا كانت الوحدة جرارًا أم مفصلية، وعدد الضلف، واتجاهات الفتح، ووجود جزء ثابت أو ضلفة سلك.
راجع مقاس الفتحة والتكوين
راجع العرض والارتفاع، وعدد التقسيمات، ووزن الزجاج، وطبيعة الاستخدام قبل اختيار مقاس الحلق أو نوع الضلفة.
حدد النظام المناسب
قارن بين أنظمة 140 FIRMER و110 MAGIC و80 ECO و55 MINI أو النظام المفصلي وفق الاحتياج الفعلي للمشروع.
طابق أكواد المكونات
تأكد من كود الحلق والضلفة والسقاس والباكت والسكينة والتراك، ولا تعتمد على الاسم المتداول وحده عند إعداد أمر الشراء.
اعتمد التجميع مع القسم الفني
يجب مراجعة التصميم النهائي وسماكات الزجاج والإكسسوارات والتدعيمات ومتطلبات التركيب مع المختص الفني قبل بدء الإنتاج.
لمن تم إعداد كتالوج قطاعات PVC PDF؟
يخدم الدليل الفني الأطراف المشاركة في تصميم وتصنيع وشراء وتركيب الأبواب والشبابيك المصنوعة من قطاعات PVC وUPVC.
تعرّف على مكونات قطاعات PVC بالتفصيل
انتقل إلى الصفحات المتخصصة للحصول على شرح أوسع لوظيفة كل قطاع وطريقة دمجه داخل أنظمة الأبواب والشبابيك.
أسئلة عن كتالوج قطاعات PVC PDF
ما هو كتالوج قطاعات PVC PDF؟
هو دليل فني يعرض أنظمة قطاعات PVC وUPVC، ورسومات القطاعات، وأسماء المكونات، وأكوادها، واستخداماتها داخل أنظمة الأبواب والشبابيك.
ما الأنظمة الموجودة في كتالوج أمان PVC؟
يشمل الكتالوج أنظمة الجرار FIRMER 140 وMAGIC 110 وECO 80 وMINI 55، بالإضافة إلى قطاعات النظام المفصلي ومكوناته الرئيسية والمكملة.
هل يحتوي الكتالوج على أكواد القطاعات؟
نعم، يعرض أكوادًا فنية للحلق والضلف والسقاس والباكت وقطاعات الربط والسكينة والتراك وغيرها من المكونات، بما يسهّل تحديد القطاع عند المراجعة أو الطلب.
هل يوضح الكتالوج سماكات الزجاج المناسبة؟
يعرض الدليل قطاعات باكت مناسبة لفئات مختلفة من سماكات الزجاج، ومنها الزجاج حتى 6 مم ووحدات زجاج بسماكات أكبر. ويجب اعتماد الباكت النهائي وفق السماكة الفعلية والتجميع المستخدم.
هل يمكن الاعتماد على الكتالوج لإعداد قائمة الخامات؟
يمكن استخدامه مرجعًا لإعداد القائمة المبدئية، لكن يجب مراجعة المقاسات والكميات والهالك والتدعيمات والإكسسوارات مع القسم الفني قبل اعتماد قائمة الإنتاج النهائية.
هل يتضمن كتالوج قطاعات PVC الأسعار؟
الكتالوج الفني مخصص لعرض الأنظمة والقطاعات والأكواد. أما الأسعار فتحتاج إلى قائمة أو عرض سعر محدث؛ لأنها قد تختلف حسب تاريخ الطلب والكمية واللون وشروط التوريد.
ما الألوان المتاحة لقطاعات أمان PVC؟
تشمل الألوان الأساسية الأبيض RAL 9016 والعاجي RAL 1013، ويمكن مناقشة إنتاج ألوان أخرى وفق الاتفاق والكمية ومتطلبات المشروع.
من يستفيد من كتالوج قطاعات PVC؟
يستفيد منه المهندسون، والمقاولون، والمطورون العقاريون، والمصانع، وورش تصنيع الأبواب والشبابيك، والموزعون، والمكاتب الاستشارية، وفنيّو التركيب.
احصل على كتالوج قطاعات PVC PDF من أمان
راجع الأنظمة والقطاعات والأكواد الفنية قبل تجهيز قائمة الخامات، أو تواصل مع فريق أمان PVC للمساعدة في تحديد النظام المناسب لمتطلبات مشروعك.
